Les sorties numériques se présentent principalement sous deux formes : les sorties transistor et les sorties relais. Les modules de sortie relais, grâce à leur fiabilité et leur capacité de charge élevée liée à la structure mécanique des contacts, sont irremplaçables par rapport aux transistors. De nombreux secteurs industriels requièrent encore ce type de sortie. Cependant, en raison des différences de fonctionnalités et d’utilisation, le choix peut s’avérer complexe. Ainsi, qu’il s’agisse de charges DC ou AC, résistives ou inductives, la gamme de modules de sorties relais d’ODOT Automation répondra tous les besoins.
CT-2738 : Module de sortie relais 8 canaux
Module de sortie relais normalement ouvert 8 canaux 1 A/30 VCC/30 W avec 8 voyants LED. Il présente une faible résistance à l’état passant (≤ 100 mΩ), une isolation entre les canaux, des diodes TVS bidirectionnelles intégrées, un circuit RC interne et peut gérer des charges résistives et inductives. Ce module est conçu pour une tension de 24V DC. Pour les charges inductives, susceptibles de provoquer un blocage dû à l’influence de la force électromotrice inverse sur les contacts du relais en présence d’alimentation DC, le circuit imprimé du module intègre des diodes de roue libre pour libérer l’énergie des charges inductives. Ainsi, le CT-2738 gère avec fiabilité les charges résistives et inductives. Il est important de noter que ce module a une capacité de charge maximale de 1 A pour un seul contact et ne peut pas être connecté au courant alternatif (CA).
CT-2754 : Module de sortie relais 4 canaux
Module de sortie relais normalement ouvert 4 canaux 3 A/30 VCC/90 W avec 4 voyants LED. Le CT-2754 présente une faible résistance à l’état passant (≤ 100 mΩ), une isolation entre les canaux, des diodes de roue libre unidirectionnelles intégrées et un circuit RC interne. Ce module partage des fonctionnalités similaires au modèle CT-2738, conçu pour une tension de 24V DC. Comme le CT-2738, il ne peut pas être connecté au courant alternatif (CA). Cependant, pour répondre à la capacité de charge modérée du CT-2738, ce module réduit le nombre de canaux à quatre et sélectionne des contacts de relais de puissance supérieure, atteignant une capacité de charge de 3 A, adaptée à la plupart des besoins de commande 24V DC.

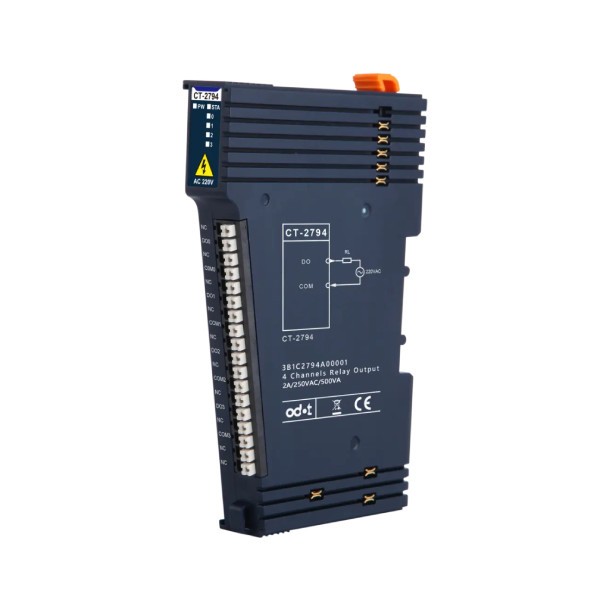

CT-2794 : Module de sortie relais 4 canaux
Module de sortie relais 4 canaux normalement ouvert 2 A/250 VAC/500 VA avec 4 voyants LED. Le CT-2794 présente une faible résistance à l’état passant (≤ 100 mΩ), une isolation entre les canaux et peut gérer des charges résistives et inductives. Ce module utilise des contacts plus robustes, lui permettant de supporter une tension supérieure à 250V AC. La capacité de charge des contacts est maintenue à 2 A, et avec une tension de 250 V, la puissance par canal peut atteindre 250 W, offrant ainsi une capacité de commande améliorée.
