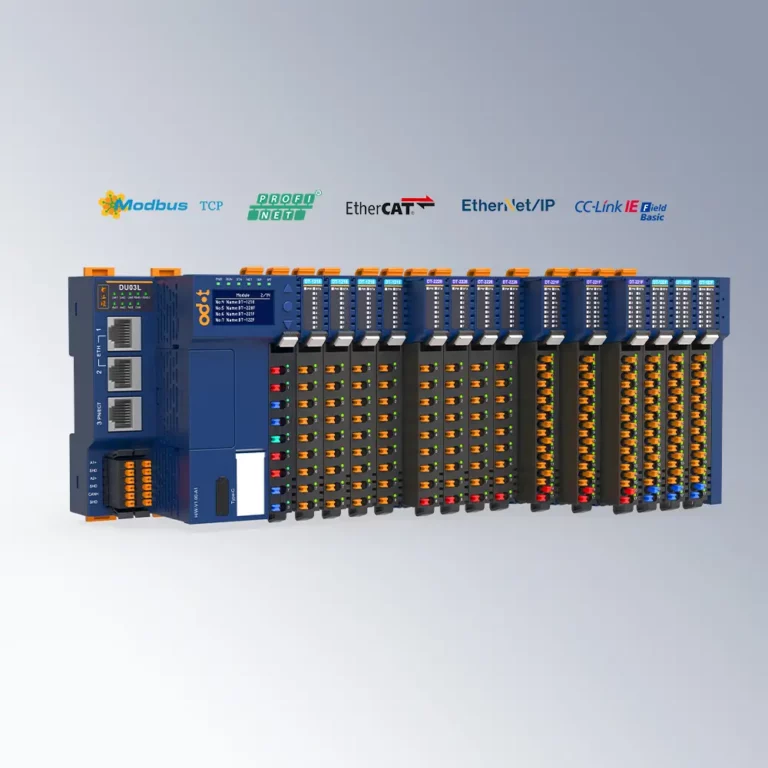

Caractéristiques techniques de la série D

• Conception amovible et installation simplifiée
  • Bornes à ressort à disposition décalée.
  • Bornes enfichables facilitant la maintenance et le remplacement des modules.
• Backplane redondant et fiabilité accrue
  • Bus du fond de panier avec technologie de redondance automatique.
  • Charge maximale de modules d’E/S : 32 modules ; cycle de rafraîchissement à pleine charge : 0,6 ms.
• Visualisation de l’état et positionnement précis : chaque module dispose de fonctions de diagnostic indépendantes permettant de diagnostiquer l’état de fonctionnement des modules et l’état des bornes.
• Performances EMC supérieures : immunité aux décharges électrostatiques, aux surtensions et aux transitoires électriques rapides, avec des performances largement supérieures aux normes internationales.
• Développement sur mesure : services OEM, ODM et développement sur mesure disponibles pour les modules et fonctions spécifiques.
• Scénarios multiples : résistance aux hautes et basses températures et adaptation à divers environnements industriels.

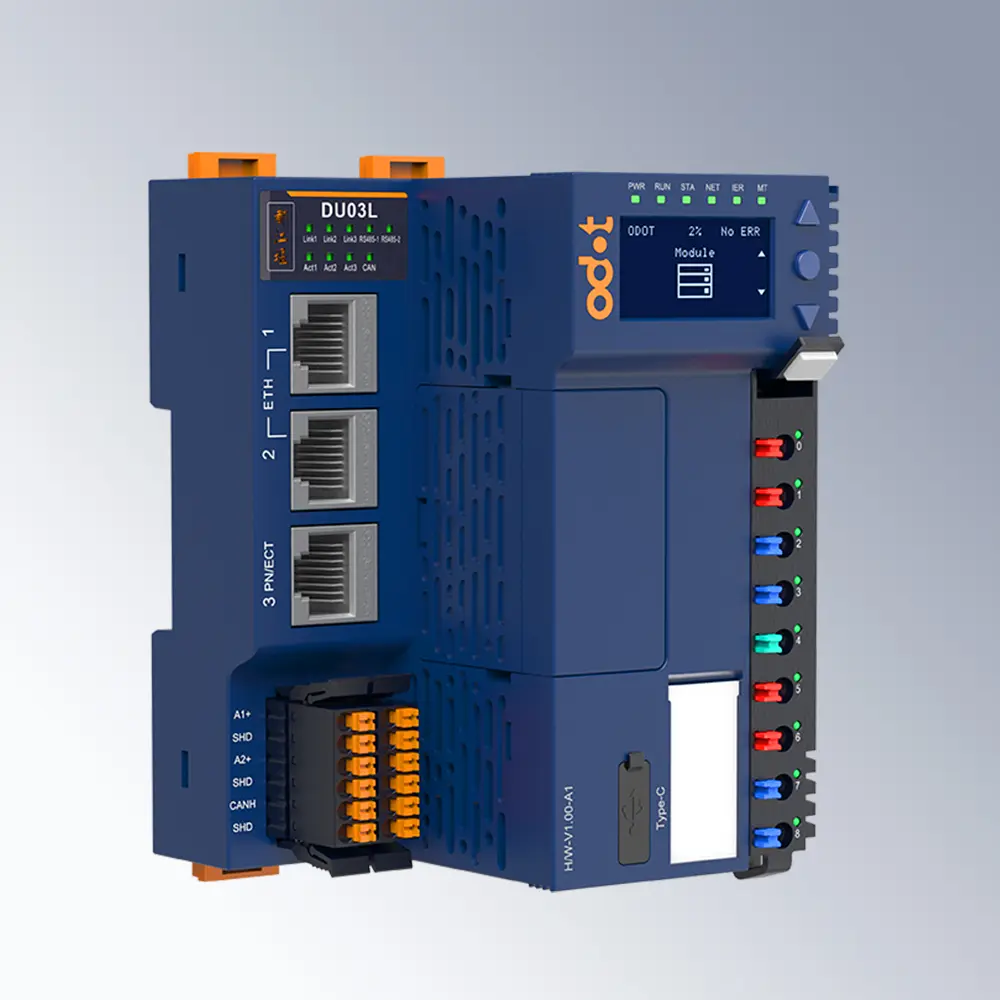

Nouveauté : DU03L

Le DU03L est un automate programmable industriel (API) haute performance à architecture ouverte, conçu pour l’automatisation moderne. Basé sur la plateforme AIOSYS, il s’affranchit des logiciels propriétaires lourds en proposant une programmation via le Web selon les standards IEC 61131-3, IEC 61499 et C.

Servant soit de maître EtherCAT pour les mouvements multi-axes, soit de maître PROFINET pour les réseaux d’usine, il offre une grande flexibilité et une évolutivité massive des E/S pour les systèmes de contrôle complexes.

Adaptateurs

• DN-8031 : adaptateur réseau Modbus TCP.
• DN-8032-L : adaptateur réseau PROFINET.
• DN-8033 : adaptateur réseau EtherCAT.
• DN-8034 : adaptateur réseau EtherNet/IP.
• DN-8037 : adaptateur CC-Link IE Field Basic.

Modules d’entrée numérique

• DT-121F : module d’entrée numérique 16 canaux ; 24 V DC/PNP/niveau haut valide.
• DT-122F : module d’entrée numérique 16 canaux ; 24 V DC/NPN/niveau bas valide.
• DT-1314 : module d’entrée numérique 4 canaux ; 110 V AC / 220 V AC.

Modules de sortie numérique

• DT-221F : module de sortie numérique 16 canaux ; 24 V DC/NPN/niveau bas valide.
• DT-222F : module de sortie numérique 16 canaux ; 24 V DC/PNP/niveau haut valide.
• DT-2794 : module de sortie relais 4 canaux ; 2 A à 250 V AC / 30 V DC en charge résistive, 1 A à 250 V AC / 30 V DC en charge inductive.

Modules d’entrée analogique

• DT-3168 : module d’entrée de tension 8 canaux ; 0-5 V DC / 0-10 V DC / ±5 V DC / ±10 V DC, 16 bits.
• DT-3238 : module d’entrée de courant 8 canaux ; 0 et 4-20 mA, 16 bits.
• DT-3364 : module d’entrée de tension 4 canaux ; 0-5 V DC / 0-10 V DC / ±5 V DC / ±10 V DC, 16 bits, isolation des canaux.
• DT-3434 : module d’entrée de courant 4 canaux ; 0 et 4-20 mA, 16 bits, isolation des canaux.

Modules de sortie analogique

• DT-4164 : module de sortie de tension 4 canaux ; 0-5 V DC / 0-10 V DC / ±5 V DC / ±10 V DC, 16 bits.
• DT-4168 : module de sortie de tension 8 canaux ; 0-5 V DC / 0-10 V DC / ±5 V DC / ±10 V DC, 16 bits.
• DT-4234 : module de sortie de courant 4 canaux ; 0 et 4-20 mA, 16 bits.

Modules d’acquisition de température

• DT-3714 : module d’entrée RTD 4 canaux ; RTD-PT100.
• DT-3804 : module d’entrée thermocouple 4 canaux ; TC-J / K / E / T / S / R / B / Type N.

Module terminal

• DT-5800 : carte d’extrémité, module obligatoire qui n’occupe aucun canal de module.

Module d’extension d’alimentation

• DT-7221 : module d’extension d’alimentation système et d’alimentation de terrain ; SV : 2 A à 5 V DC / FV : 8 A à 24 V DC.
